Принцип действия водяных лучистых отопителей

Описание принципа действия водяных лучистых отопителей.

В качестве теплоносителя в потолочных излучающих панелях отопления, как правило, используется тёплая или горячая вода от 40°С до 110°С, которая передаёт тепло трубам и излучающему экрану.

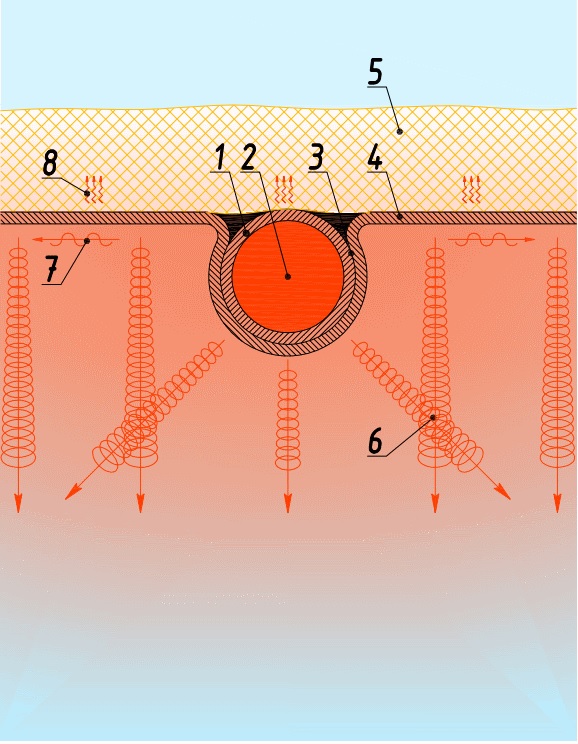

Изображение принципа действия водяных лучистых отопителей

  1.  – Труба, по которой течёт теплоноситель (вода);
  2.  – Теплоноситель – нагретая вода;
  3.  – Плотный контакт трубы с излучающим экраном;
  4.  – Излучающий экран, спрофилированный таким образом, чтобы максимизировать тепловой контакт с трубой;
  5.  – Теплоизолятор, входящий в конструкцию панели для исключения оттока тепла вверх;
  6.  – Передача тепла от излучающего экрана в виде инфракрасного излучения;
  7.  – Передача тепла от излучающего экрана в виде конвективных потоков;
  8.  – Передача тепла от излучающего экрана в виде теплопроводности.

Нагретый экран начинает излучать волны в инфракрасном диапазоне. Так как потолочная панель покрыта сверху изоляцией, всё излучение идёт только вниз. Волны при соприкосновении с телами и поверхностями в помещении преобразуются в тепло.

Нагретые таким образом тела также в свою очередь начинают излучать тепло, а также передавать его воздуху посредством конвекции. За счёт этого в помещении достигается ровный температурный профиль.

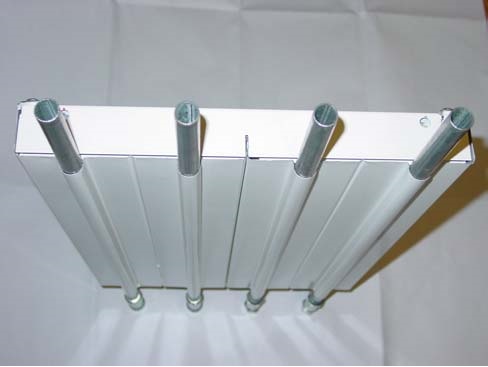

Внешний вид панели лучистого отопления.

Внешний вид панели лучистого отопленияПотолочные излучающие панели характеризуются низкой тепловой инерционностью и обеспечивают короткое время реагирования, что позволяет существенно уменьшить энергозатраты. А так как инфракрасное излучение проходит сквозь воздух практически без потерь энергии (оно не нагревает воздух), а превращается в тепло непосредственно в рабочей зоне, такой вид отопления является наиболее эффективным и экономичным для помещений с большой высотой потолка.

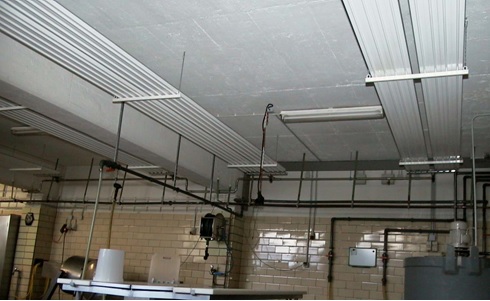

Панели лучистого отопления в помещении.

Панели лучистого отопления в помещенииТакже потолочное лучистое отопление незаменимо при зональном отоплении, например, в цехах, где часть площади занимают станки, и необходимо отапливать лишь проходы, в которых работают люди.

Ниже представлены несколько вариантов температурной оптимизации в помещении, благодаря различному расположению панелей лучистого отопления.

Температурная оптимизация в помещении

Нагревая людей и предметы в помещении без использования для этого среды-посредника (воздуха), инфракрасные панели позволяют значительно снизить расходы энергии и, соответственно, затраты на эксплуатацию системы отопления.
